¶ 궤도 특수차량 배터리 이벤트 사례집
문서 성격: 방문 미팅용 비식별 기술 검토 자료
작성일: 2026년 8월 6일
적용 대상: 5P168S·200 Ah 배터리 팩(정격 604.8 V, 셀 3.6 V·40.0 Ah)
¶ 1. 기술 요약
- 2025년 1월 1일부터 2026년 8월 6일까지 같은 5P168S·200 Ah 구조의 단일 팩 7개를 확인했습니다. 사고 이력 대상, 다른 A/B팩 구조, 퇴역 이력 대상과 사양이 확정되지 않은 차량은 제외했습니다.
- 약 1초 간격 후보 행에 각 설정값의 검출 지속시간을 적용한 BMS 주의·차단 기준 초과 구간은 1,021개, 고 SOC 전압 차이 조기선별 구간은 30개였습니다.
- 방문 미팅에서는 BMS 기준 초과 2건과 고 SOC 전압 차이 조기선별 3건을 대표 사례로 봅니다. 사례는 차량명과 절대시각을 제거하고 검출 시점 기준 상대시간으로 표시했습니다.
- 고 SOC 전압 차이 조기선별은 공식 고장 기준이 아닙니다. SOC 86~100%, 전압 차이 200 mV 이상 350 mV 미만이 3초 이상 이어진 구간을 찾기 위한 내부 탐색 기준입니다. 다른 BMS 조건이 동시에 성립하면 해당 조건을 함께 보고 원인을 구분합니다.
- 팩 전압이나 평균·최저·최고 채널 전압이 0 V인 후보 기록 411행은 수집·파싱·초기화 오류 가능성이 있어 사건 선별과 그래프에서 제외했습니다.
¶ 2. 사례 분류와 해석 기준
| 구분 | 선별 조건 | 문서에서 확인할 내용 |
|---|---|---|
| BMS 기준 초과 | 현재 BMS 전압·전류·온도·SOC·SOH 설정값과 검출 지속시간을 만족 | 보호 설정의 적정성, 손상 가능성, 회복과 후속 조치 |
| 고 SOC 전압 차이 조기선별 | SOC 87~100%, 200≤전압 차이<350 mV, 3초 이상 | 공식 350 mV 전에 조기 선별할 필요성, 다른 BMS 조건과의 관계, 조건별 한계값 |
전압 차이는 같은 시점의 최고 전압 채널에서 최저 전압 채널을 뺀 값입니다. 이 팩에서 채널 하나는 물리 셀 하나가 아니라 셀 5개를 병렬로 묶은 셀군의 단자 전압을 나타냅니다. 그래프는 약 1초 간격 자료이며, 음수 전류는 방전, 양수 전류는 충전입니다. 빈 구간은 0으로 채우지 않았습니다.
¶ 3. BMS 기준 초과 사례

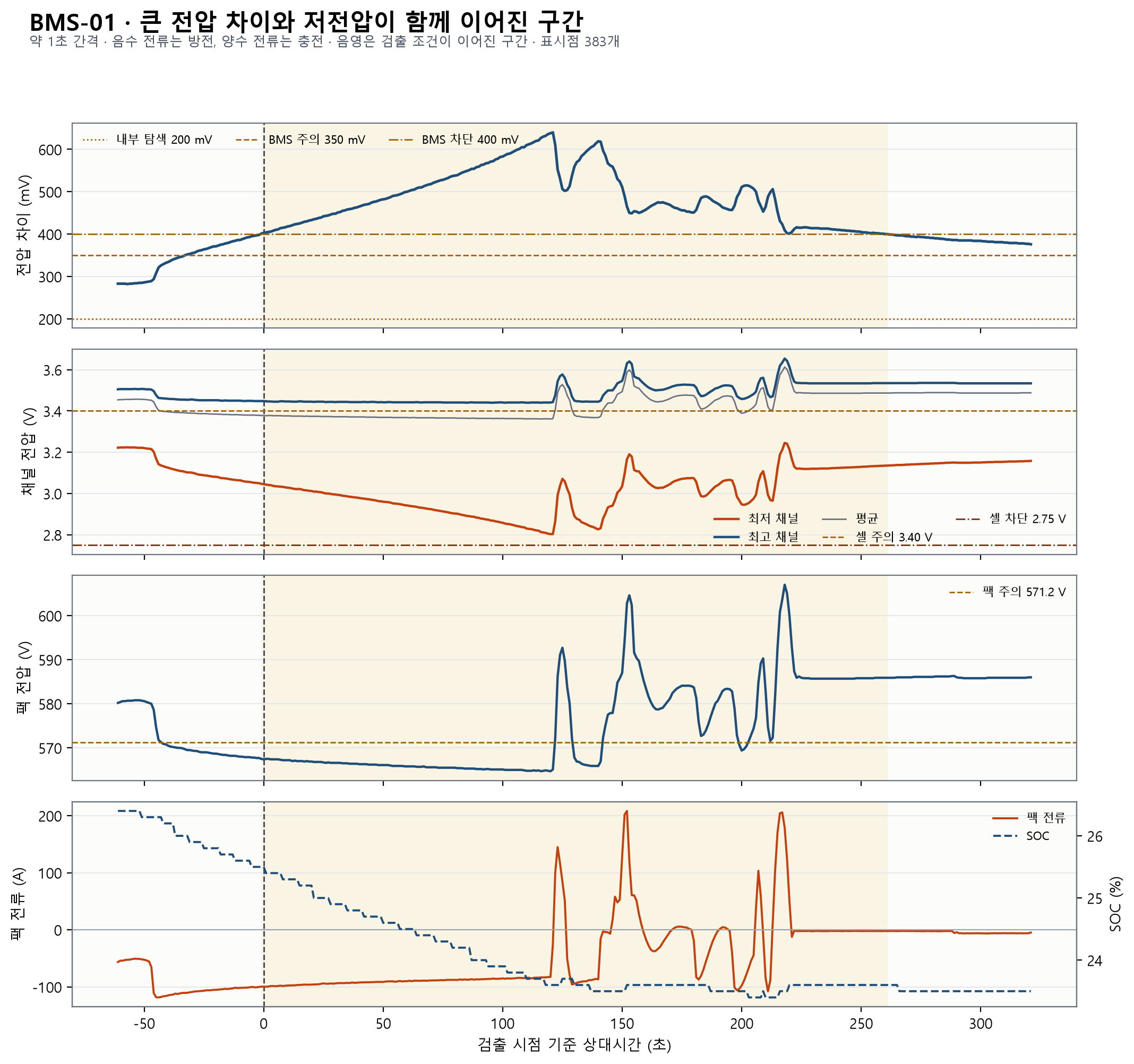

¶ BMS-01 - 큰 전압 차이와 저전압이 함께 이어진 구간
검출 조건은 셀 전압 차이 640.0 mV였고 약 263초 이어졌습니다. 최대 시점의 SOC는 23.6%, 팩 전류는 -25.9 A였습니다. 최저·최고 채널은 2.803~3.443 V, 전압 차이는 640 mV, 온도는 38.1~44.7 °C였습니다.
그래프의 노란 음영은 해당 검출 조건이 이어진 구간이고, 세로 점선의 0초는 검출 지연을 만족한 시점입니다. 각 패널은 같은 시간축을 사용하지만, 서로 다른 CAN 신호의 갱신 시점에는 약간의 차이가 있을 수 있습니다.
미팅에서 확인할 질문
- 전압 차이와 저전압의 크기·지속시간을 볼 때, 일시적 부하 반응보다 병렬군 성능 저하 또는 접속 이상을 우선 의심해도 되는가?
- 최저 2.803 V 도달 뒤 비가역 손상 가능성을 판단하려면 회복 전압, 재발 횟수와 다음 충전 말단에서 무엇을 확인해야 하는가?
- 셀 2.75 V 차단 전에 운행 제한이나 정비 판단을 시작할 사전 전압·지속시간 기준은 어느 수준이 적절한가?

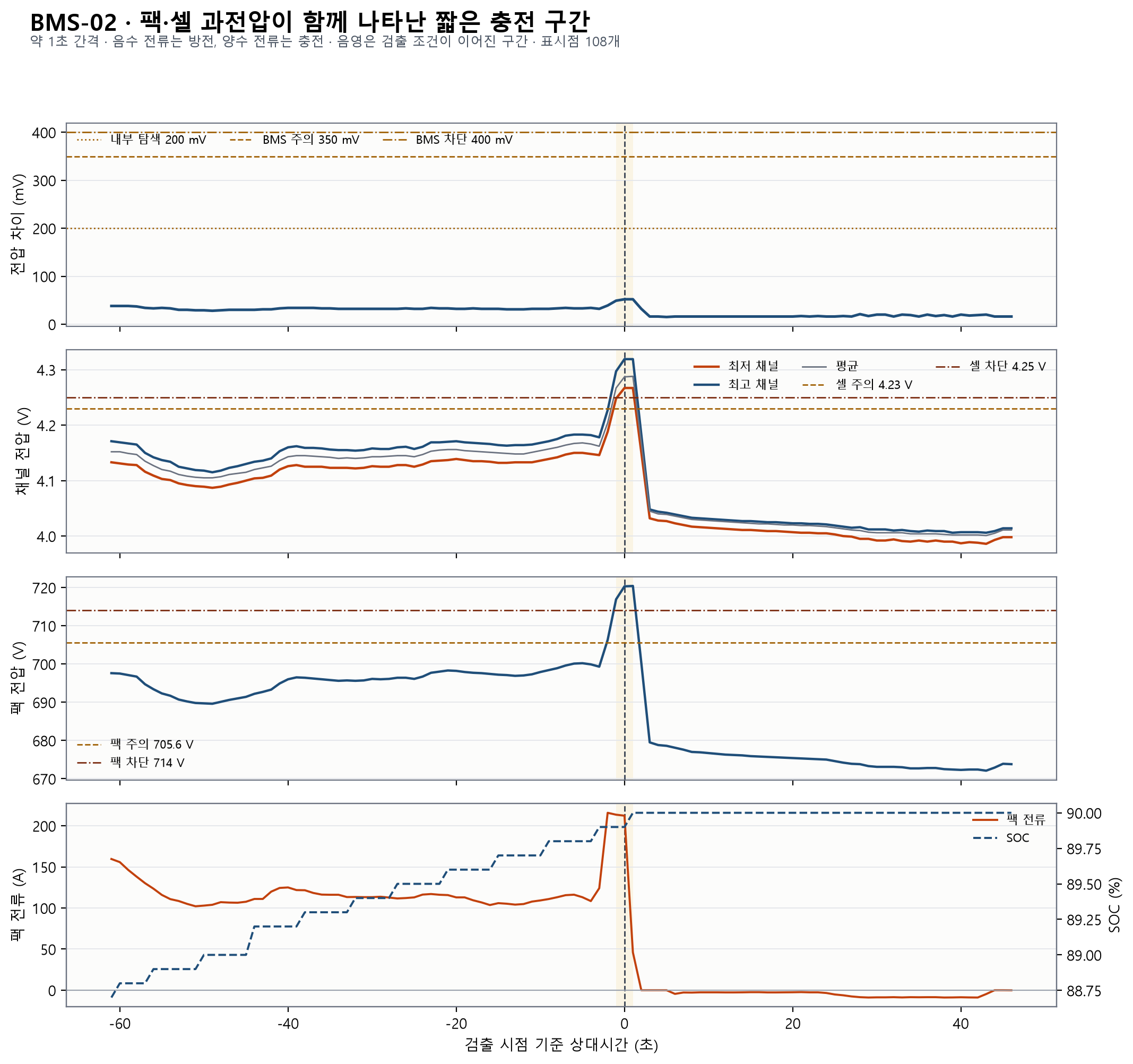

¶ BMS-02 - 팩·셀 과전압이 함께 나타난 짧은 충전 구간
검출 조건은 팩 과전압 720.4 V였고 약 3초 이어졌습니다. 최대 시점의 SOC는 90.0%, 팩 전류는 46.0 A였습니다. 최저·최고 채널은 4.267~4.319 V, 전압 차이는 52 mV, 온도는 13.1~14.5 °C였습니다.
그래프의 노란 음영은 해당 검출 조건이 이어진 구간이고, 세로 점선의 0초는 검출 지연을 만족한 시점입니다. 각 패널은 같은 시간축을 사용하지만, 서로 다른 CAN 신호의 갱신 시점에는 약간의 차이가 있을 수 있습니다.
미팅에서 확인할 질문
- 팩 전압과 최고 채널 전압이 함께 기준을 넘은 짧은 충전 구간을 측정·갱신 오차와 실제 과충전 위험으로 구분하려면 무엇을 확인해야 하는가?
- 현재 3초 검출과 714 V·4.25 V 차단값이 충분한지, 더 보수적인 충전 제한 또는 해제 조건이 필요한가?
- 충전기 출력, 최고 채널 반복과 밸런싱 상태 가운데 어떤 자료를 우선 확인해야 하는가?
¶ 4. 고 SOC 전압 차이 조기선별 사례

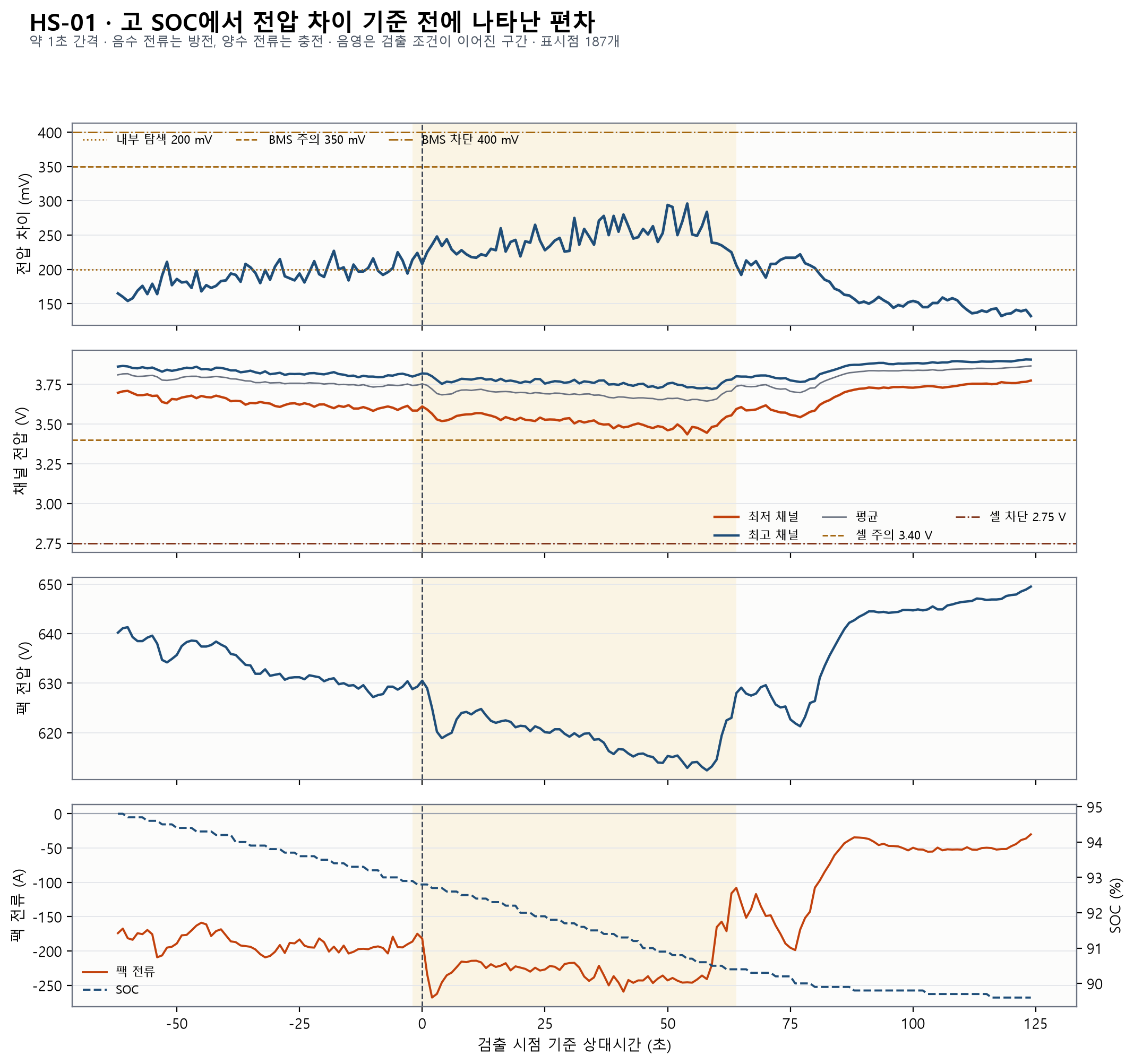

¶ HS-01 - 고 SOC에서 전압 차이 기준 전에 나타난 편차
이 구간은 셀 전압 차이 자체는 BMS 주의 기준인 350 mV에 이르지 않았지만 최대 296 mV까지 벌어져 약 67초 이어졌습니다. 최대 시점의 SOC는 90.7%, 팩 전류는 -245.7 A, 최저·최고 채널은 3.435~3.731 V, 온도는 31.9~34.6 °C였습니다. 최대 시점에는 없음 조건도 성립했습니다.
전압 차이 200 mV 선은 사례를 찾기 위한 내부 탐색값입니다. 350/400 mV 선은 현재 BMS의 주의·차단값이며, 그래프가 그 아래에 있다는 사실만으로 배터리 상태가 양호하다고 확정하지 않습니다.
미팅에서 확인할 질문
- 표시 SOC 90.7%에서 약 246 A 방전 중 최저 채널이 3.435 V까지 내려간 현상을 병렬군 내부저항 증가와 SOC 추정 오차 중 무엇으로 우선 해석해야 하는가?
- 전압 차이 200 mV 기준을 운영 정책으로 사용하려면 전류·온도·SOC별로 한계값이나 지속시간을 달리해야 하는가?
- 동일 최저 채널 반복 또는 충전 말단 잔류 편차를 확인하면 점검 우선순위를 올려도 되는가?

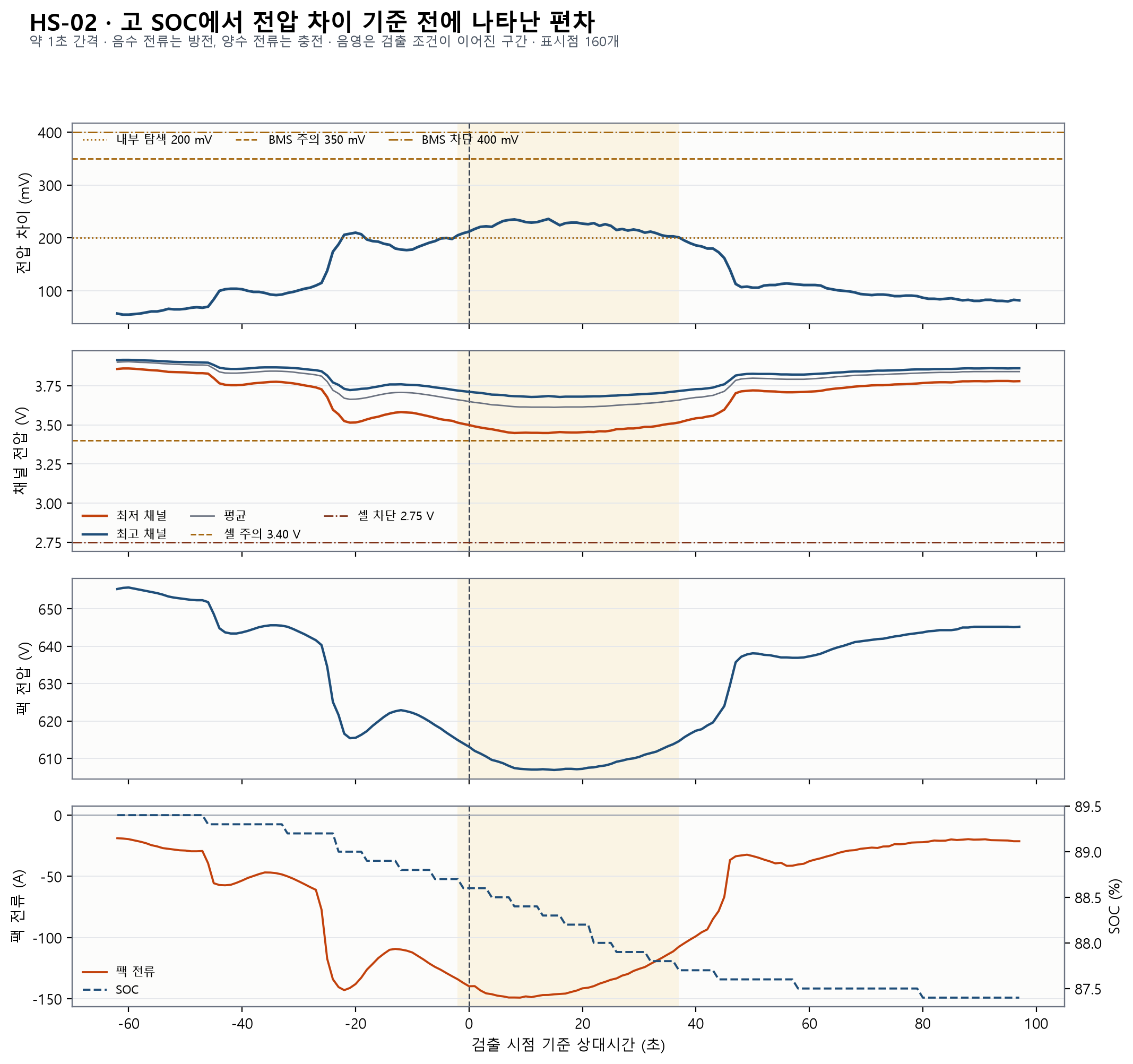

¶ HS-02 - 고 SOC에서 전압 차이 기준 전에 나타난 편차
이 구간은 셀 전압 차이 자체는 BMS 주의 기준인 350 mV에 이르지 않았지만 최대 236 mV까지 벌어져 약 40초 이어졌습니다. 최대 시점의 SOC는 88.3%, 팩 전류는 -146.9 A, 최저·최고 채널은 3.448~3.684 V, 온도는 12.0~13.3 °C였습니다. 최대 시점에는 없음 조건도 성립했습니다.
전압 차이 200 mV 선은 사례를 찾기 위한 내부 탐색값입니다. 350/400 mV 선은 현재 BMS의 주의·차단값이며, 그래프가 그 아래에 있다는 사실만으로 배터리 상태가 양호하다고 확정하지 않습니다.
미팅에서 확인할 질문
- 표시 SOC 88.3%에서 약 147 A 방전 중 최저 채널이 3.448 V까지 내려간 현상을 병렬군 내부저항 증가와 SOC 추정 오차 중 무엇으로 우선 해석해야 하는가?
- 전압 차이 200 mV 기준을 운영 정책으로 사용하려면 전류·온도·SOC별로 한계값이나 지속시간을 달리해야 하는가?
- 동일 최저 채널 반복 또는 충전 말단 잔류 편차를 확인하면 점검 우선순위를 올려도 되는가?

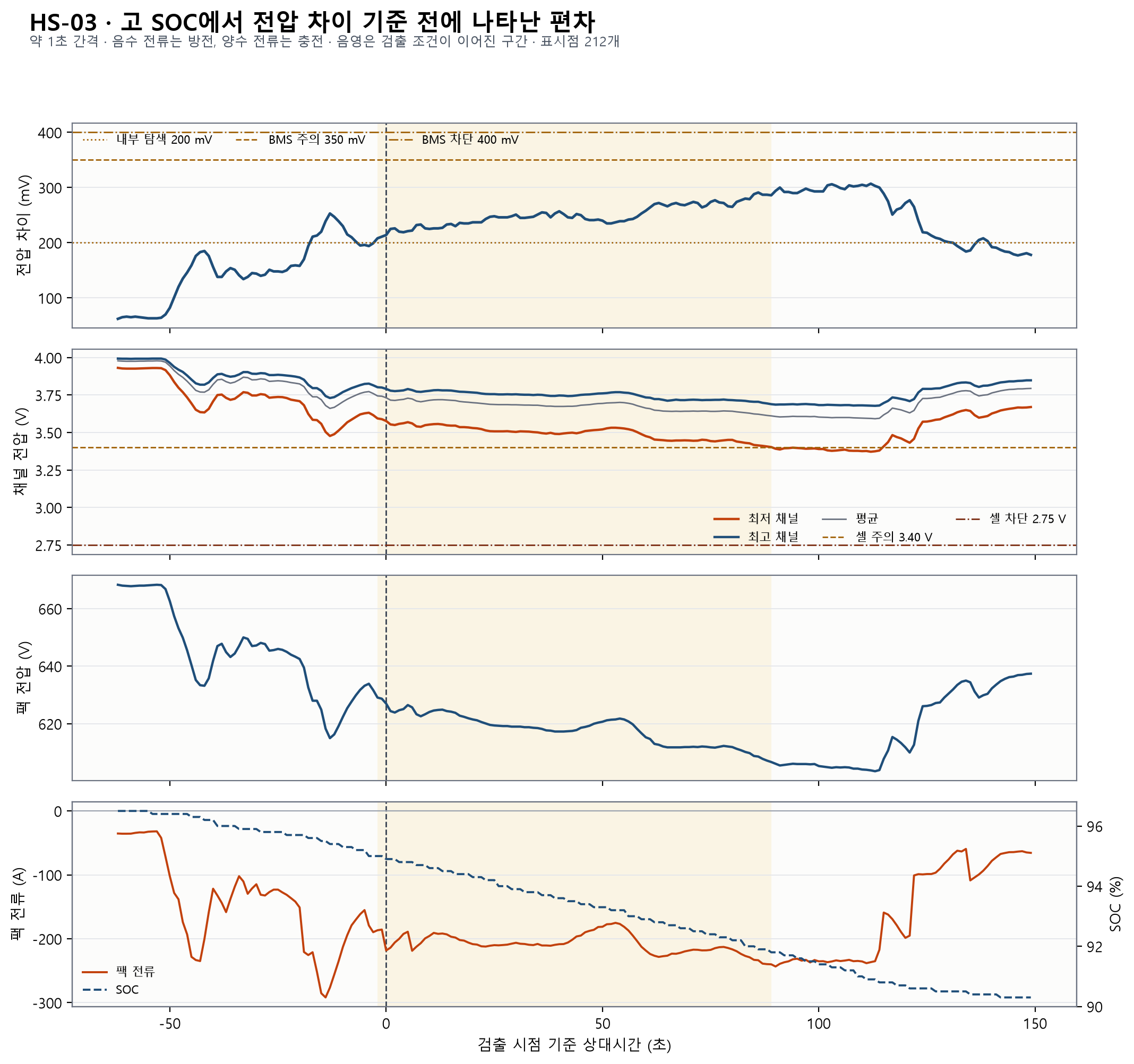

¶ HS-03 - 고 SOC에서 전압 차이 기준 전에 나타난 편차
이 구간은 셀 전압 차이 자체는 BMS 주의 기준인 350 mV에 이르지 않았지만 최대 291 mV까지 벌어져 약 92초 이어졌습니다. 최대 시점의 SOC는 91.9%, 팩 전류는 -233.6 A, 최저·최고 채널은 3.414~3.705 V, 온도는 24.9~27.9 °C였습니다. 최대 시점에는 없음 조건도 성립했습니다.
전압 차이 200 mV 선은 사례를 찾기 위한 내부 탐색값입니다. 350/400 mV 선은 현재 BMS의 주의·차단값이며, 그래프가 그 아래에 있다는 사실만으로 배터리 상태가 양호하다고 확정하지 않습니다.
미팅에서 확인할 질문
- 표시 SOC 91.9%에서 약 234 A 방전 중 최저 채널이 3.414 V까지 내려간 현상을 병렬군 내부저항 증가와 SOC 추정 오차 중 무엇으로 우선 해석해야 하는가?
- 전압 차이 200 mV 기준을 운영 정책으로 사용하려면 전류·온도·SOC별로 한계값이나 지속시간을 달리해야 하는가?
- 동일 최저 채널 반복 또는 충전 말단 잔류 편차를 확인하면 점검 우선순위를 올려도 되는가?
¶ 5. 사례 간 비교
| 사례 | 분류 | 지속시간 | 최대 SOC | 팩 전류 | 최저~최고 채널 | 전압 차이 | 동시 BMS 조건 |
|---|---|---|---|---|---|---|---|
| BMS-01 | BMS 기준 초과 | 263초 | 23.6% | -25.9 A | 2.803~3.443 V | 640 mV | 팩 저전압 주의·셀 저전압 주의·셀 전압 차이 주의·셀 전압 차이 차단 |
| BMS-02 | BMS 기준 초과 | 3초 | 90.0% | 46.0 A | 4.267~4.319 V | 52 mV | 팩 과전압 주의·팩 과전압 차단·셀 과전압 주의·셀 과전압 차단 |
| HS-01 | 고 SOC 전압 차이 조기선별 | 67초 | 90.7% | -245.7 A | 3.435~3.731 V | 296 mV | 없음 |
| HS-02 | 고 SOC 전압 차이 조기선별 | 40초 | 88.3% | -146.9 A | 3.448~3.684 V | 236 mV | 없음 |
| HS-03 | 고 SOC 전압 차이 조기선별 | 92초 | 91.9% | -233.6 A | 3.414~3.705 V | 291 mV | 없음 |
BMS 기준 초과 사례는 보호 설정과 사전 조치가 늦지 않았는지를 묻기 위한 자료입니다. 고 SOC 조기선별 사례는 셀 전압 차이 기준에 도달하기 전에 상태 저하 가능성을 선별할 수 있는지 확인하기 위한 자료입니다. 이번 고 SOC 대표 사례는 모두 방전 부하에서 셀 저전압 주의 조건과 겹치므로, 독립 경고로 볼지 저전압·부하 반응의 보조 지표로 볼지가 핵심 쟁점입니다. 두 유형 모두 원인을 확정한 사례가 아닙니다.
¶ 6. 분석 방법과 한계
- 분석 범위는 2025-01-01부터 2026-08-06까지입니다. 대상은 같은 5P168S·200 Ah 구조의 단일 팩 7개이며, 이 기간과 대상 안에서 검출된 구간을 분모로 사용했습니다.
- 팩 전압 또는 평균·최저·최고 채널 전압이 정확히 0 V인 행은 실제 방전 상태가 아니라 자료 오류로 간주해 모든 사건 선별과 전후 그래프에서 제외했습니다.
- BMS 기준은 20개 설정 항목의 값과 검출 지속시간을 적용했습니다. 해제 종료시점은 이번 사례집에서 다시 계산하지 않았습니다.
- 사례 그래프는 검출 시작 60초 전부터 종료 60초 후까지의 자료를 사용했습니다. 절대시각과 차량명은 제거했습니다.
- 168개 채널의 실제 병렬군 위치 연결, 측정 정확도, SOC 계산식, 밸런싱 상태와 충전기 설정은 확인되지 않았습니다.
- 전압·전류·SOC·온도 신호의 갱신 시점이 완전히 같다고 볼 수 없으므로 1초 이내의 선후관계는 단정하지 않습니다.
- 고 SOC 조기선별의 200 mV·3초는 전문가 자문을 위한 탐색값입니다. 손상·고장·정비 기준으로 사용하려면 조건별 분포와 회복·반복 자료를 더 확인해야 합니다.
¶ 7. 방문 미팅에서 함께 볼 추가 데이터
- 각 사례의 최저·최고 채널 번호와 같은 채널의 반복 여부
- 부하 해제 뒤 10초·30초·60초의 전압 차이와 최저 채널 회복값
- 사건 전후 충전 말단의 최고 채널 전압과 밸런싱 상태
- SOC 계산식, 보정 이력과 표시 SOC 대비 최저 채널 전압의 관계
- BMS 경고·차단 상태값, 접촉기 동작과 자동 재연결 기록
